一、用途
本產品適于固定敷設額定電壓U/U0.6/1kv及以下高溫環境的輸配電線路中
二、型號和名稱
| 型號 | 名稱 | 使用溫度 |
| FF-20 | F46絕緣和護套電力電纜 | -60℃ +260℃ |
| FF22-200 | F46絕緣鋼帶鎧裝、F46護套電力電纜 | -60℃ +260℃ |
| FV105 | F46絕緣、105℃聚氯乙烯護套電力電纜 | -15℃ +105℃ |
| FV22-105 | F46絕緣、鋼帶鎧裝105℃聚氯乙烯護套電力電纜 | -15℃ +105℃ |

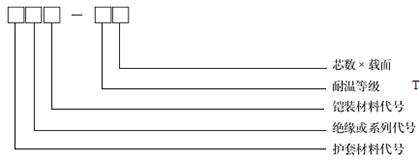

三、型號說明
| 項目 | 代碼 | 說明 |
| 絕緣系列 | F | 聚全氟乙丙烯絕緣（F46)電力電纜 |
| 護套 | F | 聚全氟乙丙烯絕緣（F46 |
| V | 105℃聚氯乙烯護套 | |
| 鎧裝 | 22 | 雙鋼帶鎧裝 |
| 耐溫系數 | 260 | 最高工作溫度260℃ |
| 105 | 最高工作溫度105℃ |
四、電纜規格
| 型號 | 芯數 | 標稱載面 |
| FF-260 | 1 2 3 4 3+1 | 1.5-240 |
| FV-105 | 1 2 3 4 3+1 | 1.5-185 |
| FF22-260 | 2 3 4 3+1 | 4-185 |
| FV22-105 | 2 3 4 3+1 | 4-185 |
3+1芯電纜第四芯（中性線芯）的載面應符合下表
| 主線芯 | 第四芯 | 主線芯 | 第四芯 | 主線芯 | 第四芯 |
| 4 | 2.5 | 25 | 16 | 95 | 50 |
| 6 | 4 | 35 | 16 | 120 | 70 |
| 10 | 6 | 50 | 25 | 150 | 70 |
| 16 | 10 | 70 | 35 | 185 | 95 |
五、使用特性
1、額定電壓Uo/uO 0.6/KV
2、最高工作溫度：FF-260、FF22-260為260℃、FV-105 FV22-105為105℃
3、敷設時的環境溫度：FF-260、FF22-260為-60℃-260℃ FV-105，FV22-105為-150℃-105℃。
4、敷設時的最小彎曲半徑不小于電纜外徑的15倍
5、具有優異的耐化學腐蝕性，耐氣候性，阻燃和防水性能
6、導體電阻符合GB/T3956-2008
7、電壓試驗：3.5KV/5min不擊穿。
